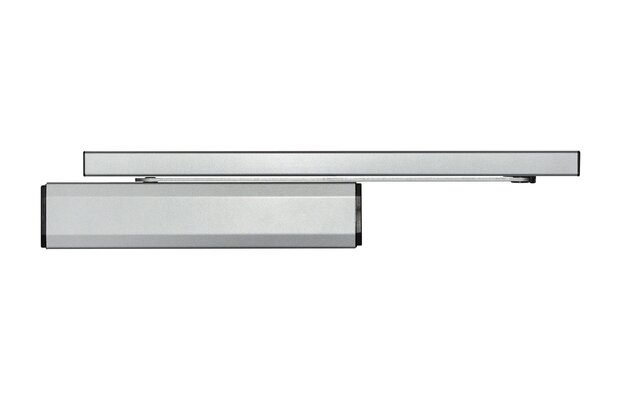

Ferme-porte en applique OTS 73x FL

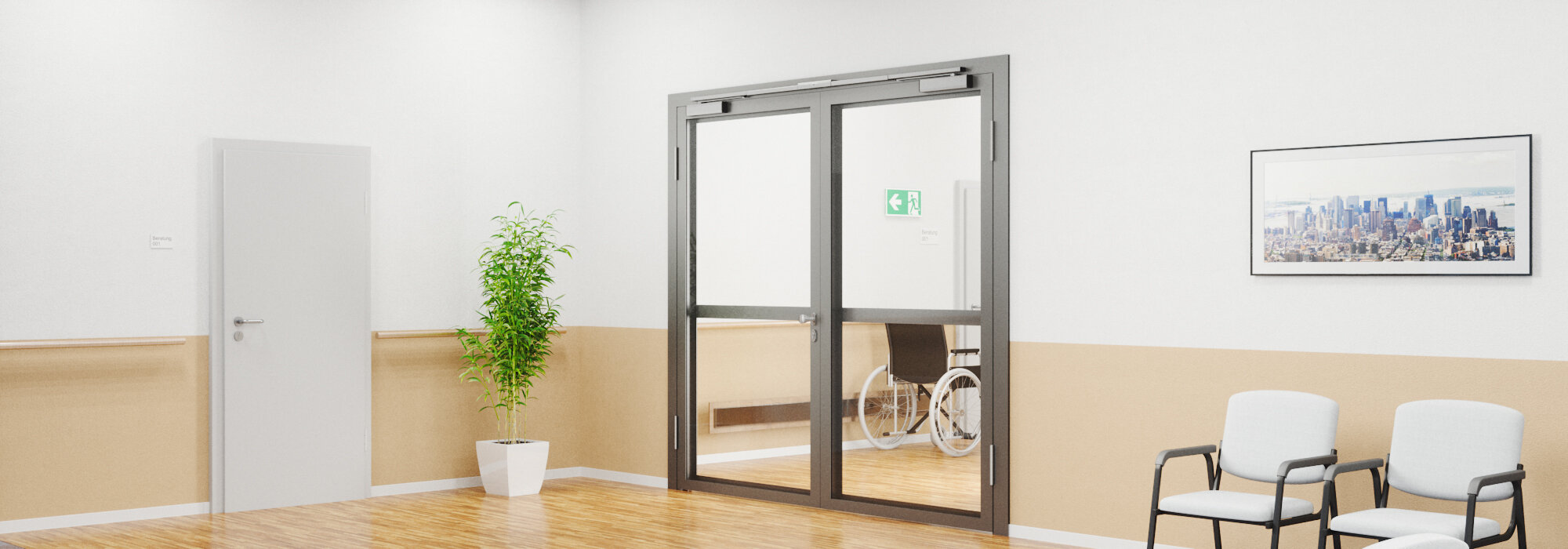

Avec l’OTS 73x FL, vous permettez un passage aisé et sans obstacle de vos portes coupe-feu. La fonction de débrayage électrique intégrée assure un mouvement libre de la porte – presque comme si aucun ferme-porte n’était installé. En cas d’incendie, la fermeture sécurisée de la porte est garantie à tout moment. L’OTS 73x FL est ainsi la solution idéale pour les portes coupe-feu dans les crèches, écoles, hôpitaux et maisons de retraite, où confort et sécurité sont tout aussi prioritaires.

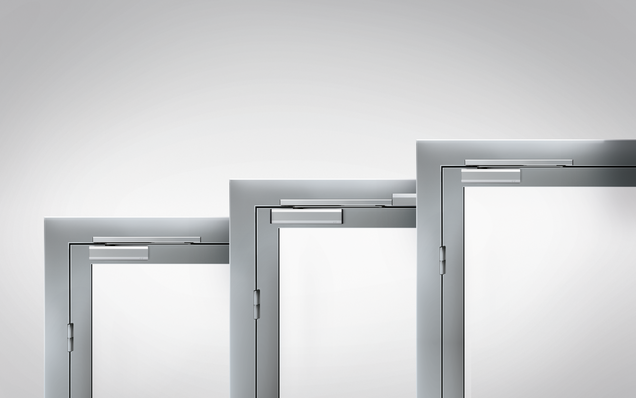

Un système pour toutes les applications
Aussi variées que soient les fonctions de vos portes, les possibilités d’utilisation de nos ferme-portes en applique le sont tout autant. Grâce au système modulaire innovant de la série OTS 73x, vous pouvez combiner et régler individuellement les différents composants selon vos besoins. Cela simplifie considérablement la planification, l’installation et la modernisation – tout en économisant un espace de stockage précieux ainsi que des accessoires de montage. Vous bénéficiez ainsi d’une flexibilité et d’une efficacité maximales pour chaque projet.
La série OTS 73x FL en détail
- Avec fonction de débrayage électrique intégrée, activable dès 0° d’ouverture
- Dimensions minimales
- Compatible avec tous les composants courants du système modulaire OTS 73x
- Capot de protection robuste au design moderne GU au lieu d’un cache coulissant, disponible en différents matériaux et finitions, y compris en inox
- Cache de rail de guidage uniforme et robuste
- Platine de montage cachée pour un aspect fermé et haut de gamme
- Schéma de perçage uniforme pour tous les types de ferme-portes
- Mouvement d’ouverture et de fermeture réglable avec précision
- Également disponible : ferme-portes encastrés avec fonction de débrayage
Ferme-portes modernes pour solutions standard et projets spécifiques
Nos ferme-portes allient une sécurité de fonctionnement maximale et une grande longévité à des possibilités de réglage flexibles, garantissant ainsi une fermeture fiable de la porte. Ils renforcent la protection incendie et anti-effraction et permettent un passage sans obstacle.
Barrierefreiheit
Die elektrische Freilauffunktion ermöglicht ein müheloses und barrierefreies Begehen. Sie sorgt dafür, dass sich die Tür frei bewegt – ganz so, als wäre kein Türschließer montiert.
Brandschutz
Durch das sichere Schließen der Türen wird die Verbreitung von Feuer und Rauch innerhalb des Gebäudes effektiv unterbunden.
Funktionssicherheit
Thermomatik-Ventile gewährleisten eine gleichmäßige Schließfunktion bei Temperaturschwankungen, während integrierte Sicherheitsventile im Schließer Schutz vor Überlastung und Vandalismus bieten.
Flexibilität
Vielfältige Einstellmöglichkeiten und Montagearten sorgen für hohe Flexibilität und passen sich optimal an verschiedene Türsituationen an.
Domaines d’application
- Portes coupe-feu et pare-fumée à un ou deux vantaux
- Largeur de vantail min. 600 mm
- Largeur de vantail max. 1250 mm / 1400 mm
(OTS 735 FL / OTS 736 FL) - Utilisable DIN gauche et DIN droite
- Angle d’ouverture et de fermeture max. 180° / 120°
(Montage standard côté paumelles / côté opposé aux paumelles)
Types de montage
- Montage standard côté paumelles (Type BS)
- Montage en tête côté opposé aux paumelles (Type BS)
- Montage standard côté opposé aux paumelles (Type BG)
- Montage en tête côté paumelles (Type BG)
Données techniques & normes
| Données techniques | OTS 736 FL | OTS 735 FL |
|---|---|---|
| Application | ||
| Largeur maximale du vantail [mm] | 1400 | 1250 |
| Angle d’ouverture maximal | 180° | 180° |
| Angle de débrayage maximal | env. 120–125° | env. 120–125° |
| Homologué pour portes coupe-feu | x | x |
| Adapté à la construction accessible selon DIN 18040 | x | x |
| Adapté à la construction accessible selon DIN SPEC 1104 | x | x |
| Dimensions | ||
| L x H x P [mm] | 319 × 65,5 × 45 | 319 × 65,5 × 45 |
| Fonctions de réglage | ||
| Force de fermeture selon EN 1154 | 6 | 5 |
| À-coup final | x | x |
| Vitesse finale | x | x |
| Accessoires | ||
| Limiteur d’ouverture | optionnel | optionnel |
Normes et exigences de sécurité
Nos ferme-portes OTS 73x FL répondent aux normes les plus strictes : ils sont idéaux pour la construction accessible selon DIN SPEC 1104 et DIN 18040, homologués pour les portes coupe-feu et testés selon les normes EN 1154, EN 1155 et EN 1158 – pour une sécurité et un confort maximum.
ferme-porte avec séquence de fermeture contrôlée
La norme DIN EN 1154 concerne les dispositifs de fermeture de porte à fermeture contrôlée. Cette norme définit les exigences et les méthodes d'essai pour les ferme-portes utilisés sur des portes battantes afin de garantir qu'elles se referment de manière fiable après ouverture. La classification des ferme-portes selon cette norme se fait selon des critères tels que la classe d'application, la durabilité, la taille du ferme-porte ainsi que l'aptitude à l'utilisation sur des portes coupe-feu et pare-fumée.
Dispositifs de retenue à commande électrique pour portes à vantail pivotant
La norme EN 1155 concerne les dispositifs de retenue électriquement commandés pour fenêtres ouvrant à la française. Ces dispositifs permettent de maintenir les portes en position ouverte et de les fermer automatiquement en cas de besoin, par exemple en cas d'incendie ou de dégagement de fumée. La norme définit les exigences et les méthodes d'essai pour ces appareils afin de garantir leur fonctionnalité et leur sécurité.
Régulateur de séquence de fermeture – exigences et méthode d'essai
La norme EN 1158 concerne les régulateurs de séquence de fermeture pour portes battantes à deux vantaux. Ces régulateurs garantissent que les deux vantaux se ferment dans le bon ordre afin d'assurer une étanchéité efficace, en particulier pour les portes coupe-feu et pare-fumée. La norme définit les exigences et conditions d'essai et couvre à la fois les régulateurs de séquence de fermeture montés séparément et ceux intégrés dans le ferme-porte, qui peuvent être équipés de dispositifs de retenue électriques.
Barrierefreies Bauen
La norme DIN 18040 traite des principes de planification pour la construction sans obstacles. Elle est divisée en différentes parties qui couvrent divers aspects de la construction afin de permettre aux personnes handicapées, aux personnes âgées et aux enfants de participer pleinement à la vie quotidienne. Un aspect important de cette norme est l'ouverture facile des portes sans aide extérieure. À cet égard, des exigences sont imposées aux ferme-porte, telles que la limitation des forces de manœuvre afin de garantir un accès facile aux portes.
Quincaillerie de porte pour une utilisation par des enfants, des personnes âgées et des personnes handicapées dans les bâtiments privés et publics
La DIN SPEC 1104 vise à permettre le passage sans effort des portes, en particulier pour les enfants, les personnes âgées et les personnes en situation de handicap. Elle recommande l'utilisation de dispositifs de fermeture manuels avec un couple d'ouverture fortement décroissant. Cela signifie que la force nécessaire pour ouvrir la porte est réduite d'environ 40 % dans la plage de 2 degrés à 60 degrés d'ouverture de la porte. Cette spécification soutient ainsi l'accès sans obstacle conformément aux principes de la conception universelle.
suitability for fire protection
Homologué pour une utilisation sur des portes coupe-feu et pare-fumée
