Ferme-porte VTS 73x
Donnez à vos portes une apparence harmonieuse et moderne grâce aux ferme-portes encastrés VTS 73x. Grâce au montage invisible dans le vantail, le ferme-porte et la glissière restent dissimulés lorsque la porte est fermée – l’accent est ainsi mis sur le design de votre architecture. Profitez d’un confort maximal et d’une technique fiable, soutenus par la technologie à came en cœur intégrée et une >fonction de débrayage en option.

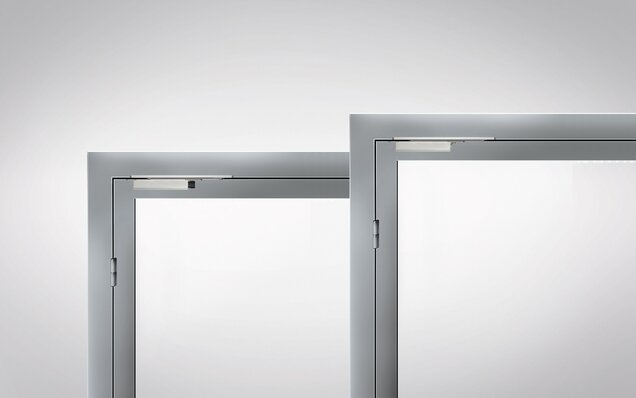

Un système pour toutes les applications
Cela signifie pour vous : aucun besoin de pièces spéciales ou d’accessoires séparés. Le système modulaire innovant de la série VTS 73x couvre toutes les applications. Les différents composants peuvent être facilement combinés et ajustés individuellement selon vos besoins. Cela simplifie non seulement la planification, mais rend également l’installation et la modernisation particulièrement aisées.
La série VTS 73x en détail
Ferme-porte encastré VTS 736
- La technologie à came en cœur assure une ouverture et un passage de porte particulièrement aisés et confortables
- Convient à la construction accessible selon les normes DIN SPEC 1104 et DIN 18040
- Système modulaire : les glissières et accessoires sont compatibles avec tous les corps de ferme-porte
- Fonctions de valve : vitesse de fermeture, à-coup final
- Force de fermeture réglable en continu EN 3-6
- Bloc compact permettant des largeurs de vantail jusqu’à 1400 mm pour une épaisseur de vantail de 50 mm
- Tous les réglages sont possibles à tout moment, même une fois installé

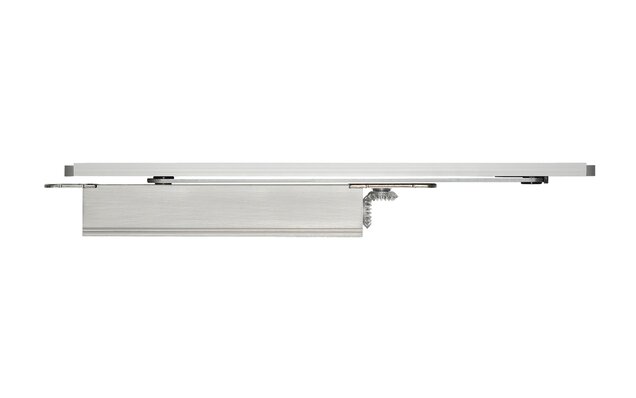

Ferme-porte encastré VTS 735
- La technologie à came en cœur assure une ouverture et un passage de porte particulièrement aisés et confortables
- Convient à la construction accessible selon les normes DIN SPEC 1104 et DIN 18040
- Système modulaire : les glissières et accessoires sont compatibles avec tous les corps de ferme-porte
- Fonctions de valve : vitesse de fermeture, à-coup final, amortissement à l’ouverture
- Force de fermeture réglable en continu EN 3-5
- Bloc compact permettant des largeurs de vantail jusqu’à 1250 mm pour une épaisseur de vantail de 40 mm
- Réglage confortable de la force de fermeture en seulement neuf tours, de la valeur minimale à la valeur maximale
- Tous les réglages sont possibles à tout moment, même une fois installé
- Les valves de réglage différenciées par couleur évitent toute confusion lors du réglage
- Variante optionnelle avec axe allongé de 4 mm pour une utilisation avec un capot coupe-feu
Ferme-portes modernes pour solutions standard et projets
Nos ferme-portes allient une sécurité de fonctionnement maximale et une grande longévité à des possibilités de réglage flexibles. Ils assurent une fermeture fiable de la porte, augmentent la protection contre l’incendie et l’effraction, et contribuent de manière significative à l’efficacité énergétique des bâtiments grâce à une fermeture étanche.
Protection incendie
La fermeture sécurisée des portes empêche efficacement la propagation du feu et de la fumée à l’intérieur du bâtiment.
Accessibilité
La technologie à came en cœur permet une ouverture de porte particulièrement aisée et confortable, de sorte que même les enfants, les personnes âgées ou à mobilité réduite peuvent l’utiliser sans effort.
Sécurité de fonctionnement
Des soupapes de sécurité intégrées dans le ferme-porte protègent contre les surcharges et le vandalisme.
Flexibilité
Des fonctions de réglage flexibles permettent une adaptation optimale à différentes situations de porte, les fonctions de valve pouvant être ajustées à tout moment, même une fois le ferme-porte installé.
Efficacité énergétique
La fermeture fiable des portes améliore considérablement l’efficacité énergétique d’un bâtiment, car ni le froid ni la chaleur ne peuvent pénétrer.
Domaines d’application
- Portes coupe-feu et pare-fumée à un ou deux vantaux
- Largeur de vantail min. 600 mm
- Largeur de vantail max. 1250 mm / 1400 mm
(VTS 735 / VTS 736) - Utilisable DIN gauche et DIN droite
- Angle d’ouverture et de fermeture max. 120°
- Épaisseur de vantail min. 40 mm / 50 mm
(VTS 735 / VTS 736) - Hauteur de feuillure max. 22 mm
Données techniques & normes
| Données techniques | VTS 736 | VTS 735 |
|---|---|---|
| Application | ||
| Largeur de vantail max. [mm] | 1400 | 1250 |
| Épaisseur de vantail min. [mm] | 50 | 40 |
| Angle d’ouverture max. | 120° | 120° |
| Homologué pour une utilisation sur portes coupe-feu | x | x |
| Adapté à la construction accessible selon DIN 18040 | x | x |
| Adapté à la construction accessible selon DIN SPEC 1104 | x | x |
| Dimensions | ||
| L x H x P [mm] | 257 × 54 × 40 | 240 × 45 × 32 |
| Fonctions de réglage | ||
| Force de fermeture selon EN 1154 | 3–6 | 3–5 |
| Vitesse de fermeture | x | x |
| À-coup final | x | x |
| Amortissement à l’ouverture | – | x |
| Accessoires | ||
| Arrêt électromécanique | optionnel | optionnel |
| Arrêt mécanique | optionnel | optionnel |
| Limiteur d’ouverture | optionnel | optionnel |
Normes et exigences de sécurité
Nos ferme-portes encastrés VTS 73x répondent aux normes les plus strictes : ils sont idéaux pour la construction accessible selon DIN SPEC 1104 et DIN 18040, homologués pour les portes coupe-feu et testés selon les normes EN 1154, EN 1155 et EN 1158 – pour une sécurité et un confort maximum.
ferme-porte avec séquence de fermeture contrôlée
La norme DIN EN 1154 concerne les dispositifs de fermeture de porte à fermeture contrôlée. Cette norme définit les exigences et les méthodes d'essai pour les ferme-portes utilisés sur des portes battantes afin de garantir qu'elles se referment de manière fiable après ouverture. La classification des ferme-portes selon cette norme se fait selon des critères tels que la classe d'application, la durabilité, la taille du ferme-porte ainsi que l'aptitude à l'utilisation sur des portes coupe-feu et pare-fumée.
Dispositifs de retenue à commande électrique pour portes à vantail pivotant
La norme EN 1155 concerne les dispositifs de retenue électriquement commandés pour fenêtres ouvrant à la française. Ces dispositifs permettent de maintenir les portes en position ouverte et de les fermer automatiquement en cas de besoin, par exemple en cas d'incendie ou de dégagement de fumée. La norme définit les exigences et les méthodes d'essai pour ces appareils afin de garantir leur fonctionnalité et leur sécurité.
Régulateur de séquence de fermeture – exigences et méthode d'essai
La norme EN 1158 concerne les régulateurs de séquence de fermeture pour portes battantes à deux vantaux. Ces régulateurs garantissent que les deux vantaux se ferment dans le bon ordre afin d'assurer une étanchéité efficace, en particulier pour les portes coupe-feu et pare-fumée. La norme définit les exigences et conditions d'essai et couvre à la fois les régulateurs de séquence de fermeture montés séparément et ceux intégrés dans le ferme-porte, qui peuvent être équipés de dispositifs de retenue électriques.
Barrierefreies Bauen
La norme DIN 18040 traite des principes de planification pour la construction sans obstacles. Elle est divisée en différentes parties qui couvrent divers aspects de la construction afin de permettre aux personnes handicapées, aux personnes âgées et aux enfants de participer pleinement à la vie quotidienne. Un aspect important de cette norme est l'ouverture facile des portes sans aide extérieure. À cet égard, des exigences sont imposées aux ferme-porte, telles que la limitation des forces de manœuvre afin de garantir un accès facile aux portes.
Quincaillerie de porte pour une utilisation par des enfants, des personnes âgées et des personnes handicapées dans les bâtiments privés et publics
La DIN SPEC 1104 vise à permettre le passage sans effort des portes, en particulier pour les enfants, les personnes âgées et les personnes en situation de handicap. Elle recommande l'utilisation de dispositifs de fermeture manuels avec un couple d'ouverture fortement décroissant. Cela signifie que la force nécessaire pour ouvrir la porte est réduite d'environ 40 % dans la plage de 2 degrés à 60 degrés d'ouverture de la porte. Cette spécification soutient ainsi l'accès sans obstacle conformément aux principes de la conception universelle.
suitability for fire protection
Homologué pour une utilisation sur des portes coupe-feu et pare-fumée
marquage CE

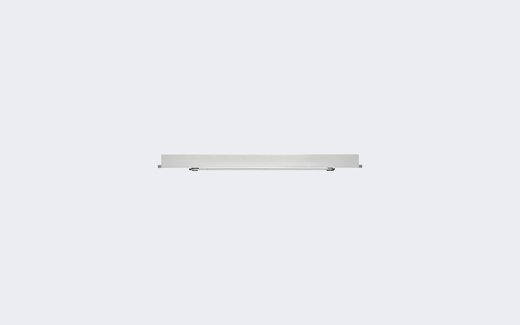

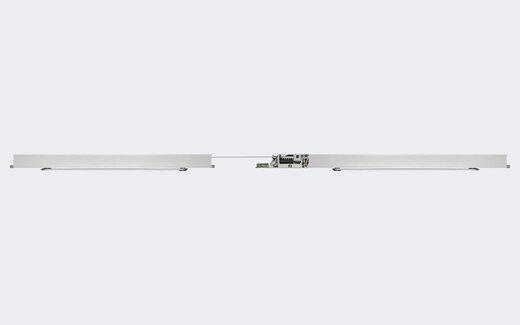

Le marquage CE est un symbole apposé sur un produit, indiquant sa conformité aux exigences essentielles des directives européennes pertinentes. Il indique que le produit a été vérifié en matière de sécurité, de protection de la santé et de l'environnement, et qu'il peut être librement commercialisé au sein de l'Espace économique européen (EEE).Kits de glissière
Les ferme-portes de la série VTS 73x peuvent être combinés avec les kits suivants.
