Électronique. Flexible. Sécurisé.

ixalo-Cylindre | SE

Le ixalo-Cylindre SE est un cylindre profilé électronique à structure modulaire, qui s’adapte de manière flexible à différentes situations de porte – idéal pour les portes intérieures et extérieures ainsi que pour la modernisation de l’existant. Les variantes certifiées VdS et SKG répondent aux exigences de sécurité les plus élevées. La gestion s’effectue confortablement via le BKS KeyManager, permettant d’attribuer rapidement et de manière centralisée des droits d’accès individuels.

En option, le cylindre est disponible en version protégée contre les intempéries. Grâce à l’embrayage électronique et à la compatibilité avec les clés SE ou les transpondeurs SE, le ixalo-Cylindre SE offre une solution pérenne pour les systèmes modernes de contrôle d’accès.

ixalo | SE est configuré individuellement par des partenaires autorisés via notre système MKS.

Points forts techniques

Le ixalo-Cylindre SE offre une efficacité énergétique maximale
La double sécurité combine des fonctions de protection mécaniques et électroniques pour un contrôle d’accès optimal
Une grande mémoire d’événements permet une documentation complète et peut être désactivée si nécessaire

La programmation s’effectue sans contact – via un programmateur, un transpondeur ou par radio
Les plages horaires, jours fériés et périodes de vacances sont définissables individuellement et de manière flexible
Le cylindre est idéal pour les zones exposées au vandalisme

Aperçu des spécifications

Données techniques

Données techniques
Description générale	Cylindre électronique pour montage dans une ouverture PZ (DIN 18252, EN 1303) Commande via BKS ixalo-Transpondeur SE, interface brevetée Fonction roue libre 5305 : demi-cylindre à bouton, protection contre les intempéries, bouton amovible (Option : noyau rallongé et protection anti-perçage) 5342 : double cylindre à bouton Panique (contrôle d’accès des deux côtés) 5345 : double cylindre à bouton (contrôle d’accès des deux côtés) Boutons en acier inoxydable comme poignée Changement automatique heure d’été / heure d’hiver, programmation de jours spéciaux (par ex. jours fériés, congés) Niveau d’alerte batterie à plusieurs niveaux
Options	Homologation VdS (uniquement 5345) Version en ligne (radio) Bouton intérieur (uniquement 5345) Noyau rallongé Version protégée contre les intempéries (voir page 5) Homologation 534X : protection anti-perçage, protection contre les intempéries Homologation SKG Finition cylindre : MN = Nickelé mat MM = Laiton mat Finition poignée : MM = Laiton mat MP = Laiton poli
Alimentation électrique	1x pile lithium CR2, 3 V Type de pile recommandé : Duracell Ultra CR2, Panasonic Lithium Power (CR-2L/1BP)
Autonomie de la batterie	ixalo-Cylindre à bouton SE : à 20°C jusqu’à 350 000 cycles d’ouverture/fermeture ou 10 ans en veille aucune perte de données en cas de batterie vide Maintien de l’horloge temps réel interne lors du changement de pile max. 5 min ixalo-Transpondeur SE 5336-5339 : à 20°C jusqu’à 200 000 cycles d’ouverture/fermeture ou 10 ans en veille aucune perte de données en cas de batterie vide
Plages de température	Température de fonctionnement : -25 °C à +70 °C Température de stockage : -25 °C à +70 °C Humidité relative : jusqu’à 95 %, sans condensation
Longueurs/Dimensions	Extérieur, min. 27, 31, 35 + 5 mm par paliers jusqu’à 80 mm (5342 jusqu’à 70 mm) Intérieur, min. 31, 35 + 5 mm par paliers jusqu’à 80 mm (5342 jusqu’à 70 mm) Longueurs spéciales sur demande, jusqu’à 250 mm de longueur totale Bouton extérieur : Ø 32 mm, longueur 31 mm Bouton intérieur : 5342 / 5345 Ø 32 mm, longueur 45 mm 5345 avec bouton-poussoir Ø 32 mm, longueur 47 mm 5305 bouton extérieur : Ø 32 mm, longueur 59 mm
Transmission de données	Capacitif Radio : 868 MHz (en option) Chiffrement AES-128 Portée radio : jusqu’à 30 m
Signalisation	Signalisation acoustique dans le bouton extérieur Signalisation optique sur le ixalo-Transpondeur SE
Capacité mémoire	30 000 transpondeurs (hors ligne / en ligne) 64 000 transpondeurs (Data on Transponder) 2 500 événements 128 plages horaires 50 jours spéciaux 50 périodes de jours spéciaux
Degré de protection	534x : IP54 en standard 5342 et 5345 : IP65 en option des deux côtés 5305 : IP66 en standard ixalo-Transpondeur SE 5336-5339 : IP54, IP67 en option
Accessoires	ixalo-Transpondeur SE 5336-5339 ixalo-Transpondeur SE protection Ex 5336-5339 ixalo-Transpondeur SE protection contre les intempéries Module d’alimentation de secours B 5380 0030
Certifications	CE SKG en option VdS BZ en option uniquement B 5345 M110315 EN 15684 : 1-6-B-4-A-F-3-2 BZ 1-6-B-4-A-F-3-0

Données techniques
Description générale
Options	Radio Version panique (5316) Demi-cylindre à bouton (5317) Lecture des deux côtés (5318)
Alimentation électrique par unité de lecture	1× pile lithium CR2, 3 V types de piles recommandés : - Duracell Ultra CR2 - Panasonic Lithium Power (CR-2L/1BP)
Autonomie de la batterie	À 20 °C jusqu’à 70 000 cycles d’ouverture/fermeture ou 3 ans en veille Aucune perte de données en cas de batterie vide Maintien de l’horloge temps réel interne lors du changement de pile max. 5 min
Conditions environnementales
Longueurs/Dimensions
Transmission de données	Capacitif : 125 kHz Radio : 868 MHz (en option) Portée radio : jusqu’à 10 m Données chiffrées en AES-128
Certifications	CE EN 15684 : (code de classification 1 6 B 4 A F 3 2)
Signalisation	Acoustique Optique
Capacité mémoire	30 000 transpondeurs 64 000 transpondeurs (Data on Transponder) 2 500 événements 128 plages horaires 50 jours spéciaux 50 périodes de jours spéciaux
Installation	Les cylindres communiquent sur une fréquence qui peut également être utilisée par d’autres produits. Ces produits ne doivent pas être installés trop près les uns des autres, car ils peuvent interférer entre eux. Des appareils électriques défectueux peuvent également générer cette fréquence et la transmettre via le réseau électrique. De tels champs perturbateurs doivent être évités à proximité du cylindre.

Variantes du ixalo-Cylindre | SE – une solution, de multiples possibilités

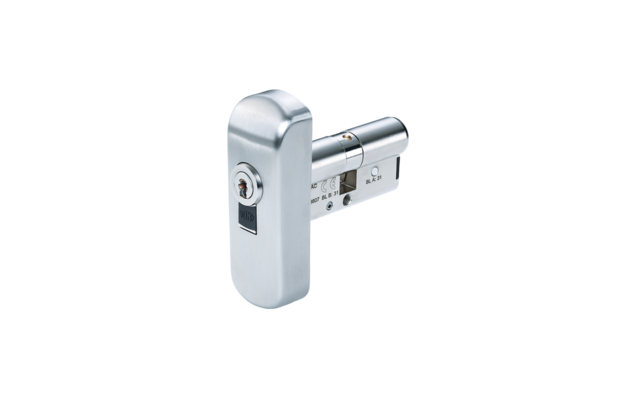

ixalo-Double cylindre à bouton Panique | SE

Convient pour les portes de secours selon EN 179/EN 1125 – pour un accès sécurisé et contrôlé en cas de panique.

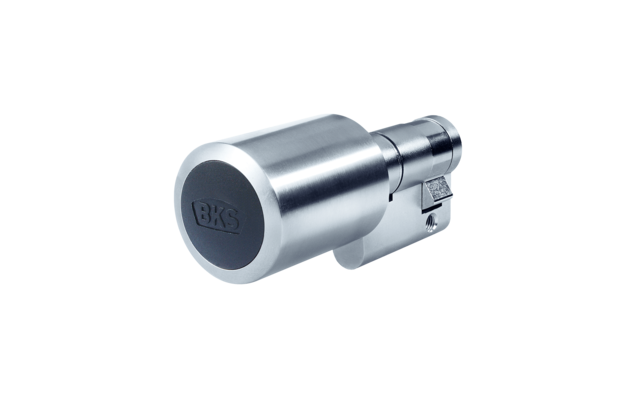

ixalo-Demi-cylindre à bouton | SE

Idéal pour les applications avec autorisation d’accès unilatérale, par exemple dans les locaux techniques ou de service.

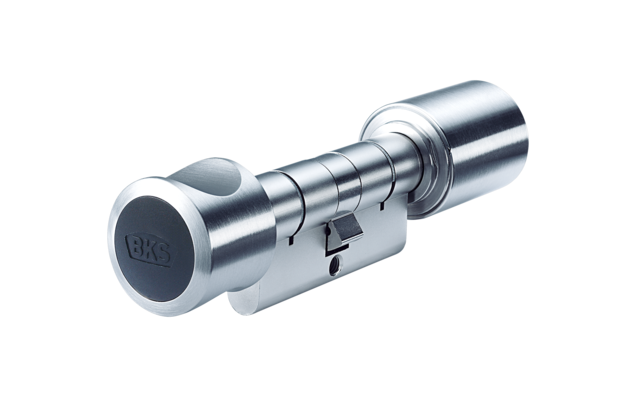

ixalo-Double cylindre à bouton | SE

Convient pour les portes avec autorisation d’accès des deux côtés – idéal pour les bureaux, entrepôts ou zones administratives à haut niveau de sécurité.
