Systèmes de fermeture flexibles
Systèmes de fermeture modulaires pour une flexibilité maximale

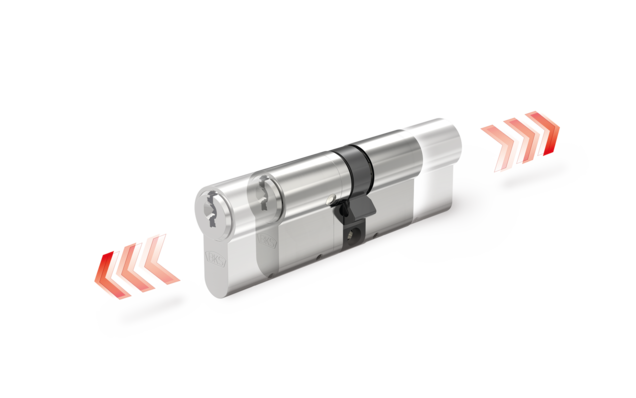

Les systèmes de fermeture janus8000, belvius et nuvius offrent une flexibilité maximale. Grâce à leur conception modulaire, les longueurs de cylindre et les fonctions peuvent être facilement adaptées – directement sur site et sans effort important. Ces systèmes sont conçus pour une grande variété d'applications et permettent un ajustement précis aux exigences individuelles.
Avantages

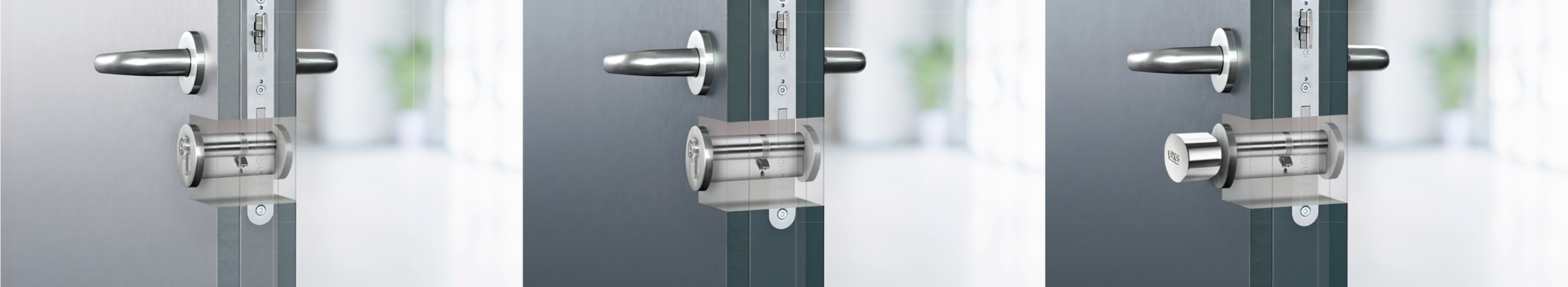

- Modification flexible des fonctions : un cylindre initialement prévu comme cylindre profilé double peut être ultérieurement équipé d'une poignée, sans acquisition coûteuse.
- Gestion efficace des stocks : la conception modulaire permet de réduire le stock, car moins de variantes de cylindres sont nécessaires.
- Adaptabilité maximale : les cylindres de service permettent une adaptation rapide et simple de la fermeture, de la fonction et de la longueur de construction pour répondre aux exigences individuelles.
- Intégration polyvalente : les cylindres rigides et modulaires peuvent être combinés au sein d’un système de fermeture et offrent une solution économique, flexible et pérenne.
Personnalisable
Modulaire, flexible et sûre

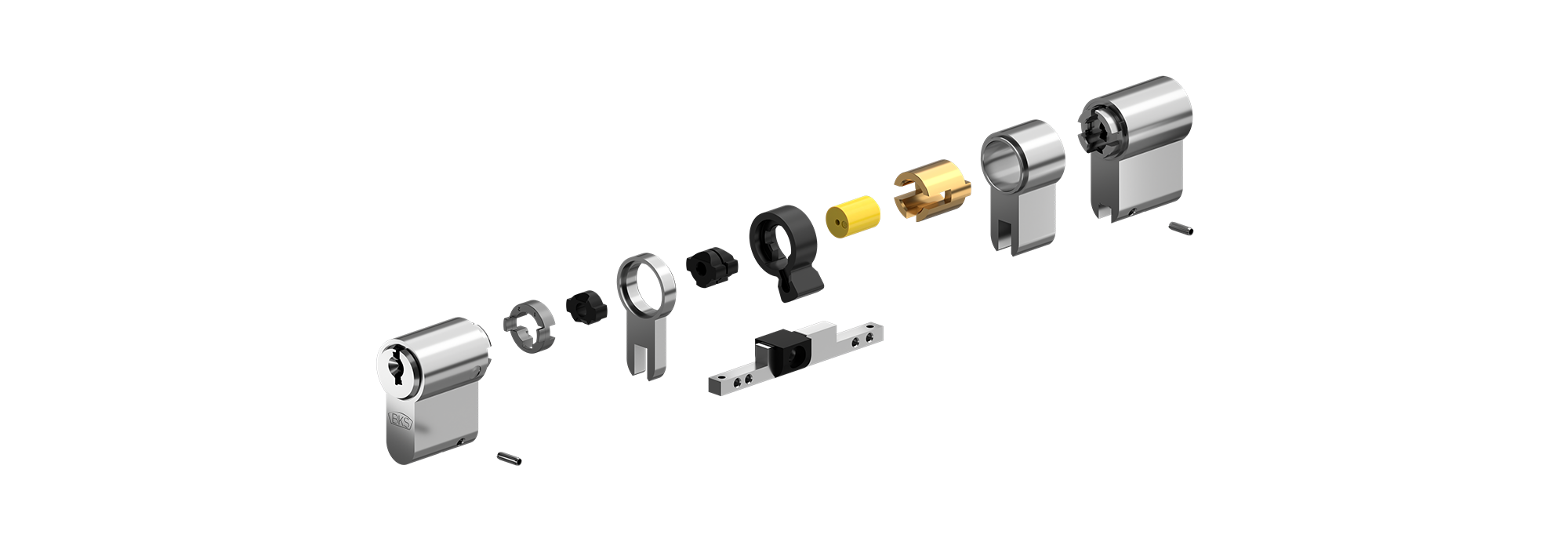

Nos systèmes de fermeture janus8000, belvius et nuvius offrent, grâce à leur conception modulaire, une flexibilité décisive permettant de s’adapter aux besoins spécifiques des clients.
La partie de verrouillage constitue le composant extérieur du cylindre profilé. Elle reçoit la clé, transmet le mouvement de rotation au panneton et assure ainsi le fonctionnement sécurisé du système de verrouillage.
Les rallonges de noyau sont assemblées en fonction de la longueur souhaitée.
Les rallonges d'embrayage sont assemblées en fonction de la longueur de construction souhaitée.
La longueur de construction nécessaire du cylindre est obtenue à l'aide de la rallonge de capuchon de boîtier.
En choisissant l’embrayage, les cylindres obtiennent différentes fonctions, par exemple la fonction d’urgence et de danger – même si une clé est insérée à l’intérieur, la porte peut être ouverte de l’extérieur avec une clé autorisée.
La mouvement nécessaire pour ouvrir ou fermer la serrure est transmis par le panneton.
Les rallonges d'embrayage sont assemblées en fonction de la longueur de construction souhaitée.
Les rallonges de noyau sont assemblées en fonction de la longueur souhaitée.
La partie de verrouillage constitue le composant extérieur du cylindre profilé. Elle reçoit la clé, transmet le mouvement de rotation au panneton et assure ainsi le fonctionnement sécurisé du système de verrouillage.
Le capot du boîtier est fixé au connecteur à l'aide de la goupille spiralée. La goupille spiralée compense les petits mouvements entre les composants.
Le connecteur assure une cohésion plus sûre des deux moitiés du cylindre.
Le capot du boîtier est fixé au connecteur à l'aide de la goupille spiralée. La goupille spiralée compense les petits mouvements entre les composants.
La longueur de construction nécessaire du cylindre est obtenue à l'aide de la rallonge de capuchon de boîtier.
La partie de verrouillage constitue le composant extérieur du cylindre profilé. Elle reçoit la clé, transmet le mouvement de rotation au panneton et assure ainsi le fonctionnement sécurisé du système de verrouillage.
Les rallonges de noyau sont assemblées en fonction de la longueur souhaitée.
Les rallonges d'embrayage sont assemblées en fonction de la longueur de construction souhaitée.
La longueur de construction nécessaire du cylindre est obtenue à l'aide de la rallonge de capuchon de boîtier.
En choisissant l’embrayage, les cylindres obtiennent différentes fonctions, par exemple la fonction d’urgence et de danger – même si une clé est insérée à l’intérieur, la porte peut être ouverte de l’extérieur avec une clé autorisée.
La mouvement nécessaire pour ouvrir ou fermer la serrure est transmis par le panneton.
Les rallonges d'embrayage sont assemblées en fonction de la longueur de construction souhaitée.
Les rallonges de noyau sont assemblées en fonction de la longueur souhaitée.
La partie de verrouillage constitue le composant extérieur du cylindre profilé. Elle reçoit la clé, transmet le mouvement de rotation au panneton et assure ainsi le fonctionnement sécurisé du système de verrouillage.
Le capot du boîtier est fixé au connecteur à l'aide de la goupille spiralée. La goupille spiralée compense les petits mouvements entre les composants.
Le connecteur assure une cohésion plus sûre des deux moitiés du cylindre.
Le capot du boîtier est fixé au connecteur à l'aide de la goupille spiralée. La goupille spiralée compense les petits mouvements entre les composants.
La longueur de construction nécessaire du cylindre est obtenue à l'aide de la rallonge de capuchon de boîtier.
Domaines d’application
- Projets de construction avec épaisseur de porte inconnue
- Interventions d’urgence nécessitant une action rapide
- Projets de remplacement ou de rénovation de portes flexibles
- Adaptation individuelle des fonctions de fermeture
Aperçu des spécifications
Données techniques pour cylindres modulaires
| Données techniques pour cylindres modulaires | |
|---|---|
| Longueur de commande (BL) | de 27 mm à 65 mm |
| Fermeture | Fermeture enregistrée, organigramme de fermeture, profil client, came de fermeture, fonction d’urgence et de danger |
| Came de fermeture | Standard, cames multiples, exécutions spéciales |
| Fonction d’urgence et de danger | optionnelle, des deux côtés à partir de BL 31/3, d’un côté à BL 27/31 |
| Fonction roue libre (FZG) | optionnelle, à partir de BL 31/31 |
| Protection contre le perçage | optionnelle pour les organigrammes, de série pour les fermetures de sécurité |
| Résistance à l’effraction selon DIN EN 1303 et DIN 18252 | Organigrammes : classe 0, option classe B (avec BS), Fermetures de sécurité : classe B |
Des solutions flexibles pour des exigences individuelles
Découvrez dans notre film d’entreprise comment les systèmes modulaires établissent de nouvelles références. Que ce soit lors de la planification, de la mise en œuvre ou de l’extension – la modularité signifie une adaptabilité maximale avec une efficacité optimale. Découvrez les avantages d’une conception intelligente et de solutions tournées vers l’avenir.
